一、利达LD2002EN消火栓按钮概述

LD2002EN消火栓按钮与E/EN系列火灾报警控制器配合使用，采用电子编码，占有一个地址点，发生火灾时，人工确认火灾，按下按钮向控制器发出报警信号，同时启动消防泵，灭火人员即可持消火栓箱内的水枪就地进行灭火。此消火栓按钮经--消防电子产品质量监督检验中心按照GB16806-2006《消防联动控制系统》、GB/T19001-2000《质量管理体系 要求》型式检验和审核，符合要求。



二、利达LD2002EN消火栓按钮功能

二总线、无极性，采用专用嵌入式MCU；
采用电子编码方式，通过变啊默契或控制器读写地址；
可以进行手动复位；
占用一个地址，编址范围（0-255）；
启动确认：红色指示灯常亮 回答信号：回答指示灯常亮 巡检工作：回答指示灯闪亮；
备有一组无源常开接点输出（DC30V/0.1A）;
回答指示灯可以由跳针设置为DC24V 回答指示或由控制器总线实现回答指示。

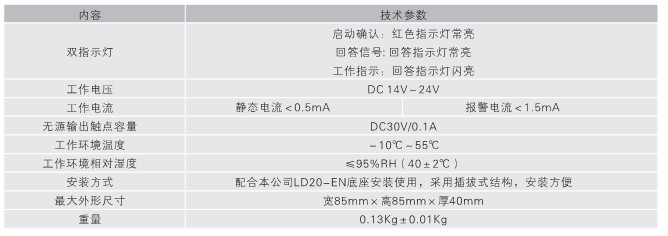

三、利达LD2002EN消火栓按钮技术指标

四、利达结构与安装尺寸图

与LD2001EN消火栓按钮相同
五、利达端子及接线示意图

与LD2001EN消火栓按钮相同
六、安装步骤

与LD2001EN消火栓按钮相同
七、布线要求

与LD2001EN消火栓按钮相同
