利达LD6804EN输出模块

一、利达LD6804EN输出模块介绍

利达LD6804EN输出模块采用单片机和智能软件、特殊防潮处理技术、表面贴装(SMT)生产工艺和插拔式结构设计,工作稳定可靠,具有较强的抗干扰能力。主要用于消防广播的控制。可以与利达公司生产的E/EN系列火灾报警控制器配合使用。满足GB16806-2006《消防联动控制系统》和《消防产品3C认证实施规则》。



二、
利达LD6804EN输出模块功能

★ 二总线,无极性。
★ 电源线,有极性。
★ 采用电子编码方式编址,占一个地址点。
★ 红色指示灯显示模块动作信息。
★ 黄色指示灯显示模块故障信息。
★ 控制120V定压音频信号的输出。
★ 注意:电源总线断电、音频输出、输入信号断路、短路时,模块返回故障信号。

三、

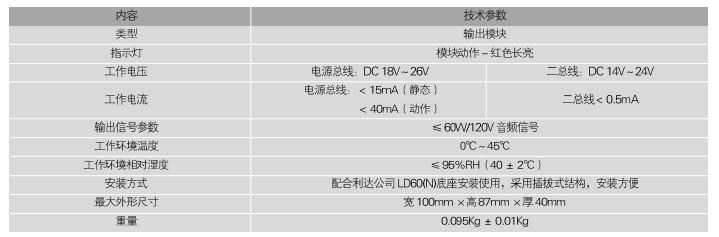

利达LD6804EN输出模块主要技术指标



四、利达端子图与接线图示例



五、安装布骤:同LD4400E-1相同

六、结构与安装尺寸图:与LD4400E-1相同

七、布线要求

★ 二总线:宜选用截面积不小于1.0mm2阻燃双色双绞软铜线(ZR-RVS2×1.0mm2)或选用截面积不小于1.0 mm2的阻燃铜芯电缆(ZR-KVV2×1.0mm2),耐压≥250V。连接导线的长度应以总电阻<50Ω为限,否则应考虑增大导线截面积,或加装总线中继器。(不宜采用平行线)
★ DC24V电源总线:宜选用截面积不小于1.5 mm2阻燃双色双绞软铜线(ZR-RVS2×1.5mm2)或选用截面积不小于1.5 mm2的阻燃铜芯电缆(ZR-KVV2×1.5mm2),耐压≥250V。电源线总压降≤3V,否则应考虑增大导线截面积。
★ 广播音频线:宜用截面积不小于1.0mm2阻燃双色双绞软铜线(ZR-RVS2×1.0mm2)或选用截面积不小于1.0 mm2的阻燃铜芯电缆(ZR-KVV2×1.0mm2),耐压≥250V。
★  穿管要求:应单独穿入金属管、经阻燃处理的硬质塑料管或封闭式线槽中,严禁与其它系统传输线路穿入同一管中。
