利达LD6806E中继模块

一、利达LD6806E中继模块介绍

LD6806E中继模块主要作用是扩增二总线负载能力,提高消防报警系统的可靠性。当负载(包括探测器、手动按钮、联动模块)超过100mA或线路过长时建议在探测总线上加装LD6806E总线中继器,然后在LD6806E的输出端可再加负载,此外LD6806E总线中继器也具备短路保护隔离器的作用。满足GB16806-2006《消防联动控制系统》和《消防产品3C认证实施规则》。




二、
利达LD6806E中继模块功能

★  二总线,无极性,不占地址点。
★  需DC 24V,有极性。
★ 建议同一回路中负载电流超过100mA或线路总电阻超过50Ω时加一个中继模块。

三、

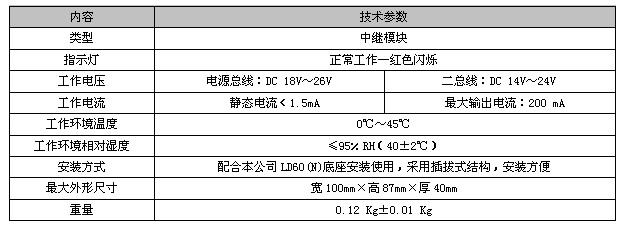

利达LD6806E中继模块主要技术指标

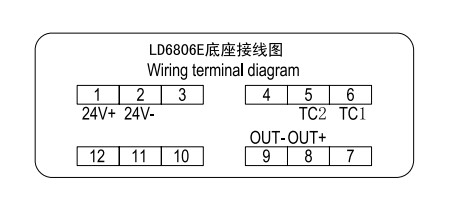

四、端子图与接线图示例



五、结构与安装尺寸图:与LD4400E-1相同



六、安装步骤:与LD4400E-1相同

七、布线要求:参见LD128EⅡ
