利达LD6809E防爆隔离模块

一、利达LD6809E模块介绍

利达LD6809E防爆隔离器采用特殊防潮技术,抗潮湿、抗干扰能力强。人工确认火警后,手动操作防爆型手动报警按钮,向控制器发出火警信号,同时通过LD6809E防爆隔离器,启动消防泵。LD6809E防爆隔离器适用于石油、化工等行业具有防爆要求的场所。
利达LD6809E防爆隔离模块
二、利达LD6809E模块功能

★ 电源线,有极性,不占地址点。
★ LD6809E防爆隔离器内置安全栅,通过安全栅与防爆区中的手动火灾报警按钮的常开无源接点连接。当按下手动火灾报警按钮的同时,通过安全栅启动消防泵。

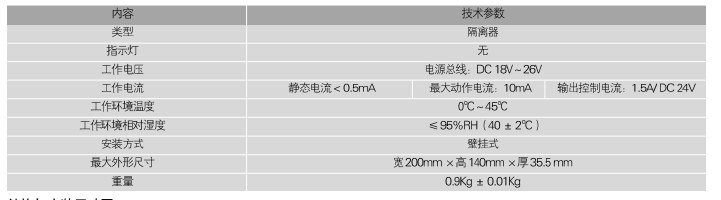

三、利达LD6809E模块主要技术指标


四、结构与安装尺寸图

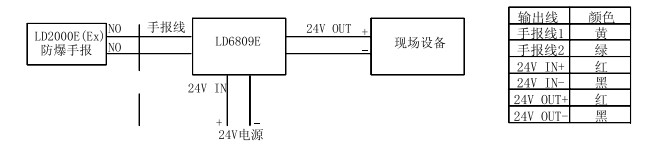

五、接线图示例


六、安装步骤

★ LD6809E防爆隔离器由“底壳”和“上盖”两部分组成。从包装中取出后分开,取出底壳,将上盖部分暂时保存于包装盒中
★ 用合适的螺钉将底壳固定在墙面,然后将从底座出线孔甩出的导线按照接线方式接好。
★ 系统检验合格后,将上盖与底壳用螺钉固定好。


七、布线要求:参见LD128E(M)
