利达火灾自动报警控制系统

利达LD6800EC-1输入输出模块(消防控制模块)

文章来自:利达消防设备 发布时间:2016-11-26 16:18

一、利达LD6800EC-1输入输出模块介绍

利达LD6800EC-1输入输出模块采用单片机和智能软件,特殊防潮技术、表面贴装(SMT)生产工艺和插拔式结构设计,工作稳定可靠,具有较强的抗干扰能力。主要用于启动/停止送风机、排风机、电梯、切断电源、停空调等。可以与利达公司生产的LD128E系列火灾报警控制器配合使用。

二、
利达LD6800EC-1输入输出模块功能

★ 控制二总线,无极性
★ 电源二总线,有极性
★ 占一节点地址,采用电子编码方式编址(0~255)
★ 单色指示灯显示模块动作信息
★ 可根据设备情况设置回答信号接收方式
★ 可根据设备情况设置有源输出信号是否为脉冲信号
★ 可输入一个联动设备动作后的反馈信号
★ 可输出一路电压信号和无源开关量信号
★ 注意:电源总线断电时,模块返回故障信号

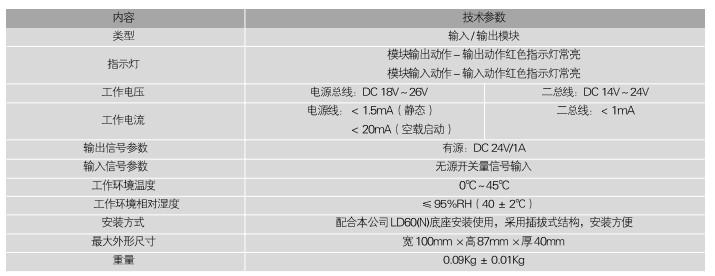

三、利达LD6800EC-1输入输出模块主要技术指标


四、利达结构与安装尺寸图:与LD4400E相同

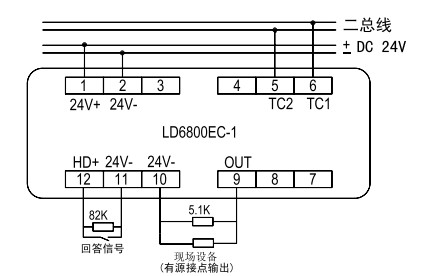

五、端子图与接线图示例


六、安装步骤:与LD4400E相同

七、布线要求:与LD3000E相同
